ll Gen3iA è un sistema di acquisizione dati/transient recorder di alte prestazioni della HBM, (società che ha acquisito Gould e Nicolet).

Il sistema è modulare, (possono essere alloggiate fino a 3 schede di acquisizione) ed il numero di canali totali è ovviamente legato al tipo di schede utilizzate.

Il Gen3iA può essere usato sia come transient recorder, (può infatti scrivere su una RAM interna che a seconda della scheda va da 256MB fino a 1800MB per scheda) che come sistema di acquisizione dati in quanto è in grado di registrare, in tempo reale, i segnali acquisiti sul suo hard disk interno allo stato solido da 480GB. Su questo supporto il Gen3iA può arrivare a scrivere alla incredibile velocità di 200MB/sec, (cioè si possono acquisire direttmente su hard disk 10 canali con velocità di acquisizione di 10MS/s per canale). La banda passante può andare da 20kHz a 75MHz a seconda della scheda di acquisizione installata. Tutte le schede che possono essere utilizzate nel Gen3iA hanno un convertitore A/D per ogni canale, (per cui tutti i canali sono sincronizzati fra loro e non presenta nessun ritardo). Sono disponibili schede universali per 9 diversi tipi di sensori con velocità di campionamento fino a 500kS/s, schede per accelerometri, (32 canali a 250kS/s per canale), schede a 6 canali per misure di potenza, (con tensioni d’ingresso fino a ±1.500V e fino a 2MS/s) schede con isolamento a fibre ottiche, (fino a 100MS/s per canale e 14 bit di risoluzione), adatte per prove impulsive ad alta energia o alta tensione, schede per ingressi in tensione, (da 200kS/s per canale e 18 bit di risoluzione fino a 250MS/s e 14 bit di risoluzione) e schede con canali isolati e differenziali con ingresso fino a 2000V f.s. 18 bit di risoluzione e con velocità di 200kS/s o 2MS/s. Sono disponibili fino a 32 canali digitali e fino a 4 canali per misure di frequenza

Il Gen3iA viene fornito con il software Perception con il quale è possibile impostare il setup della macchina, visualizzare i segnali sia in tempo reale che in post acquisizione, eseguire analisi matematiche, generare report, esportare i dati, sincronizzare i dati acquisiti con filmati provenienti da telecamere. Il Perception è inoltre in grado di gestire in modo estremamente veloce enormi quantità di dati. Infatti, grazie alla nostra tecnologia brevettata il Gen3iA è in grado di visualizzare file da 100GB in circa 4 secondi.

Sempre grazie al Percpetion e a potenti processori installati sulla schede è possibile eseguire misure in tempo reale di potenza sia elettrica che meccanica. L’HBM Gen3iA è in grado di eseguire queste due misure di potenza in contemporanea, permettendo così di eseguire misure di efficienza, reali ed accurate, estremamente utili per chi sviluppa sistemi a trazione elettrica e inverter. Grazie alla sua incredibile potenza di calcolo il Gen3ìA oltre ad eseguire e registrare le misure di potenza è anche in grado di registrare le forme d’onda dei segnali acquisiti durante i test, (anche quelli di tensione e corrente), dando così la possibilità agli sviluppatori di avere i dati “grezzi” sia per ulteriori post analisi che per la verifica della correttezza delle misure di potenza eseguite dallo strumento.

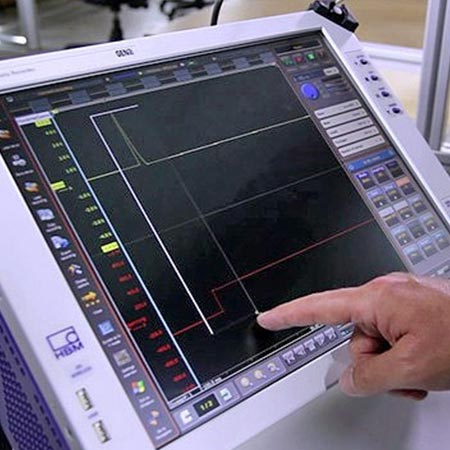

L’HBM Gen3iA ha integrato un PC di ultima generazione con Windows 10, con un ampio display LCD a colori da 17” e tutta la connettività di un PC, (porta LAN 1Gb, rete wireless, 8 porte USB…). Tutte queste eccezionali caratteristiche e la estrema semplicità di uso rendono il Gen3iA adatto per essere utilizzato in tutti i settori, in particolare dove sono richieste notevoli quantità di memoria e prestazioni elevate.

Scarica datasheet sistemi di acquisizione dati/transient recroder serie Gen della HBM
